產(chǎn)品中心
PRODUCT CENTER
-
奧美格電動汽車充電電纜
-
奧美格電動汽車高壓電纜
日本JCS 4522充電電纜

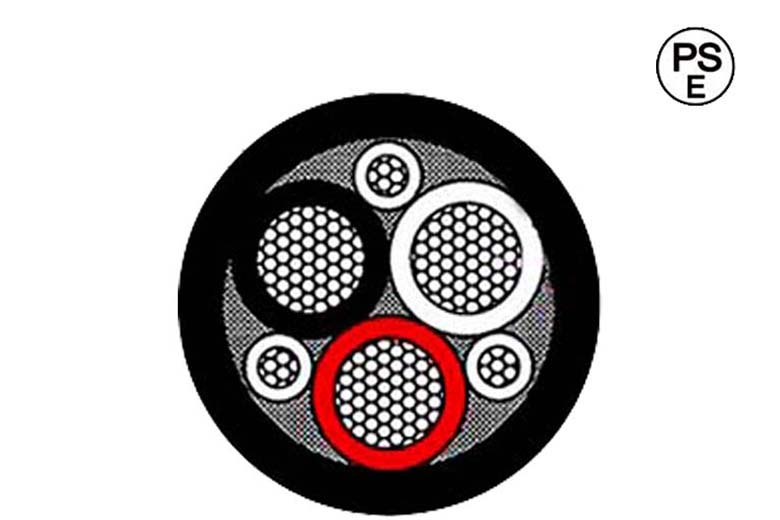

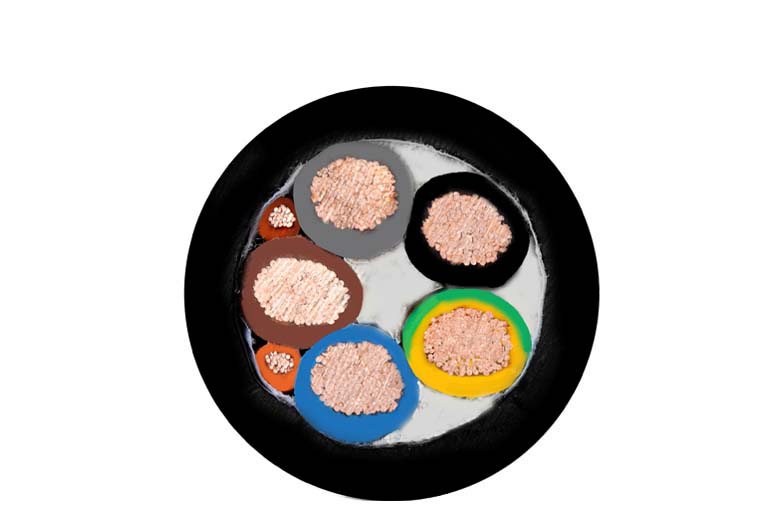

日本JCS 4522 電動汽車充電電纜產(chǎn)品介紹
証明書番號 Certificate NO. JA50541941
| 型號 | EV-OOCT | 符合標(biāo)準(zhǔn) | JCS 4522:2019 |
| 規(guī)格范圍 | 2x(2.0～38)mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | ||
| 額定電壓 | 600V（AC），750V（DC） | 使用環(huán)境溫度 | -30℃～40℃ |
| 材質(zhì) | |||
| 導(dǎo)體 | 裸銅 | 絕緣 | 聚烯烴橡膠混合物 |
| 包帶 | 無紡布 | 護(hù)套 | 聚烯烴橡膠混合物 |
| 性能（列舉） | |||
| 耐電壓 | 動力線 AC 3000V/1min，無擊穿，控制線 AC 1500V/1min,無擊穿。 | ||
| 機(jī)械強(qiáng)度 | 絕緣：抗張強(qiáng)度≥5 Mpa,斷裂伸長率≥200％。 | ||
| 護(hù)套：抗張強(qiáng)度≥8 Mpa,斷裂伸長率≥200％。 | |||
| 老化后機(jī)械強(qiáng)度(90℃/96H) | 絕緣：抗張強(qiáng)度≥80％老化前,斷裂伸長率≥65％老化前。 | ||
| 護(hù)套：抗張強(qiáng)度≥80％老化前,斷裂伸長率≥65％老化前。 | |||
| 耐油（2號油或IRM 902油） | 抗張強(qiáng)度≥60％浸油前,斷裂伸長率≥65％浸油前。 | ||
| 阻燃 | JIS C 3005，傾斜實驗，火焰在60秒內(nèi)熄滅。 | ||
| 彎曲實驗 | 20轉(zhuǎn)/分鐘，200次循環(huán)，無破損，無裂紋，導(dǎo)體斷線率≤30％。 | ||
| 耐拖拽 | 往返1M距離，拖拽速度1000M/H，往返3000次，不露出絕緣體。 | ||
| 耐扭轉(zhuǎn) | 扭轉(zhuǎn)角度：±90度，扭轉(zhuǎn)速度：15周期/min,扭轉(zhuǎn)10000次，無破損，無裂紋，導(dǎo)體斷線率≤30％。 | ||
JCS 4522 產(chǎn)品清單
| 型號 | 規(guī)格范圍 | 參考允載電流 | 動力線 導(dǎo)體直流電阻 |
| EV-OOCT | 2x2.0mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 16A | ≤9.79Ω/KM |
| 2x3.5mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 23A | ≤5.24Ω/KM | |
| 2x5.5mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 32A | ≤3.37Ω/KM | |
| 2x8.0mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 48A | ≤2.39Ω/KM | |
| 2x14.0mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 63A | ≤1.36Ω/KM | |
| 2x22.0mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 80A | ≤0.869Ω/KM | |
| 2x38.0mm2+（1～10）x(0.75～1.25)mm2+（2～10）x(0.75～1.25)mm2 | 100A | ≤0.511Ω/KM |
預(yù)覽
下載
