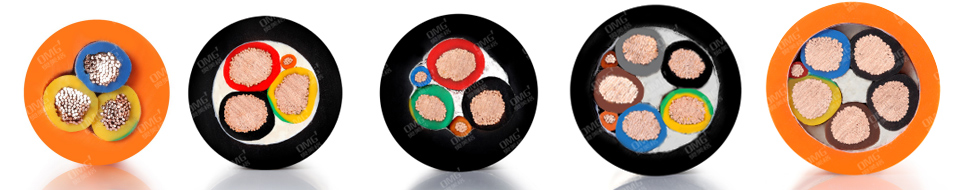

奧美格電動汽車充電電纜
-
奧美格電動汽車高壓電纜
新國標交流充電電纜
電動汽車充電電纜介紹：
電動汽車充電電纜用于連接電動汽車充電裝置與充電基礎設施，從而對電動汽車進行電力傳輸，并配備一定數量的信號線、控制線、電源輔助線等來確保整個充電過程控制準確、操作安全無誤。充電電纜一般使用于充電站、停車場、酒店、小區、車庫等區域，便攜式充電電纜可放置在車內。
電動汽車充電電纜選型：
相關推薦：電動汽車充電電纜該如何選型
電動汽車充電電纜規格型號：
全球3大主要市場：歐洲：EN50620/IEC62893；美國：UL62；中國：GB/T 33594，
可點擊以下產品推薦了解具體規格型號
－－－－－－－－－－－－－－
電動汽車充電電纜產品標準介紹：
電動汽車充電線主要標準有：IEC62893、EN50620(IEC62893-3等同于EN50620)、UL62、GB/T 33594、CQC1103-1105、DEKRA K175、TUV 2pfg 1908
廣東奧美格傳導科技股份有限公司電動汽車充電電纜產品優勢介紹：
奧美格致力于成為全球一流的新能源汽車電纜方案提供商，并在2017年被評為電動汽車核心零部件100強企業。
奧美格自2009年開始投入大量的資源進行新能源電動汽車傳導類產品的自主研發，從2018年奧美格國標電動汽車電纜便占領了國內主要市場，其中EN標準充電電纜、UL標準充電電纜通過安費諾、臺達、ITT、ABB等配套商，產品己遠銷歐美寶馬、奔馳、保時捷、POD POINT等國外客戶。
奧美格通過ISO 9001:2015和IATF 16949:2016體系認證，其中電動汽車充電電纜獲得了美國UL、德國TUV、中國CQC認證、德凱認證、IEC認證、EN50620認證；奧美格也是中國質量認證中心（CQC）電動汽車傳導充電系統用電纜技術規范（CQC1103-2015、CQC1104-2015、
CQC1105-2015）及電動汽車充電用電纜國標（GB/T33594-2017）的起草單位。在電動汽車領域共獲得19項發明專利，56項實用新型專利，3項外觀專利,8項軟件著作權。
奧美格的產品有以下優點：
產品柔軟、手感良好，彎曲半徑小于5D；耐油、耐酸堿、耐水、耐磨、耐拉、耐碾壓、抗開裂、抗UV、顏色穩定；阻燃性能好；耐彎折50000次以上；所有材料符合RoHS 2.0 &REACH環保標準。
電動汽車充電電纜多少錢一米：
充電電纜因為工藝復雜并且包含大量銅的使用，所以銅價的變化對充電電纜的價格波動較大，如需了解充電電纜價格請聯系客服，我們將安排專業人員與您聯系，客服電話+86 0769-82231900
奧美格新國標CQC、DEKRA 雙認證電動汽車交流充電電纜產品介紹：（SS、S9O9O、S90U系列）
參考標準： GB/T 33594-2017 DEKRA K175-2
CQC證書號:V022173
DEKRA證書號:3167789
| 結構Construction | 電纜特性 Features： |
| 1.導體Conductor | 額定溫度Rated temperature ：-40℃～90℃ |
| 材質Material: 裸銅Bare Copper | 額定電壓Rated Voltage ： AC 450/750V |
| 2.絕緣Insulation | 絕緣電阻Insulation Resistance：≥0.037MΩ.km at 60℃ Comply with CQC1103-215 |
| 材質Material: TPE | 燃燒測試Flame Test：VW-1 Test method Comply with UL 2556 |
| 顏色Color：棕 Brown，藍Blue，黃/綠Yellow/Green | 最小彎曲半徑Min： Bending Radius: ≥6*OD |
| 3.填充Filler | 耐壓Dielectric Voltage： 2.5kVac/15min. No Breakdown |
| 材質Material: PP Cord | 低溫沖擊Low temperature impact ：-40℃, No cracks |
| 4.包帶Tape | 熱沖擊Hot Shock：150℃/1h No cracks |
| 材質Material:無紡布Non-woven fabrics | 耐油Oil Resistance：IRM902,IRM903,Gasoline 20h OD Variation≤15% No Cracks |
| 5.護套Sheath | 抗擠壓Crush resistance ：Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN; |
| 材質Material: TPE or PU | 耐酸堿Resistance to Acid and alkali：168h, Tensile Strength Variation ≤30%; Elongation≥100% |
| 顏色Color: 黑色Black | 環保要求Environmental Requirements：Compliant with RoHS and REACH |
| 型號 | 規格 | 導體絞合外徑 | 導體電阻 | 參考允載電流 | TPE護套無屏蔽完成外徑 | 包裝 | PU護套無屏蔽完成外徑 | 包裝 |
|
EV-SS EV-RSS EV-SSPS EV-RSSPS EV-S90S90 EV-RS90S90 EV-S90S90PS90 EV-RS90S90PS90 EV-S90U EV-RS90U EV-S90S90U EV-RS90S90U |
3×1.5mm2+(0～2)×(0.5～0.75)mm2 | 1.6 | 13.3 | 13A | 10.5-11.3 | 800m/700# | 10.1-10.6 | 800m/700# |
| 3×2.5mm2+(0～2)×(0.5～0.75)mm2 | 2.1 | 7.98 | 18A | 11.8-12.4 | 800m/700# | 11.2-11.4 | 800m/700# | |
| 3×4.0mm2+(0～2)×(0.5～0.75)mm2 | 2.8 | 4.95 | 25A | 14.4 | 500m/700# | 13.6 | 500m/700# | |
| 3×6.0mm2+(0～2)×(0.5～0.75)mm2 | 3.5 | 3.30 | 34A | 16.3 | 400m/800# | 15.3 | 400m/800# | |
| 3×10.0mm2+(0～2)×(0.5～0.75)mm2 | 4.5 | 1.91 | 50A | 18.6 | 500m/950# | 17.6 | 500m/950# | |
| 3×16mm2+(0～2)×(0.5～0.75)mm2 | 5.7 | 1.21 | 67A | 21.8 | 500m/950# | 20.8 | 500m/950# | |
| 5×2.5mm2+(0～2)×(0.5～0.75)mm2 | 2.1 | 7.98 | 18A | 14.6-15 | 500m/700# | 13.8-14.2 | 500m/700# | |
| 5×4.0mm2+(0～2)×(0.5～0.75)mm2 | 2.8 | 4.95 | 25A | 17.8 | 400m/800# | 16.9 | 400m/800# | |
| 5×6.0mm2+(0～2)×(0.5～0.75)mm2 | 3.5 | 3.30 | 34A | 20 | 500m/950# | 19 | 500m/950# | |
| 5×10.0mm2+(0～2)×(0.5～0.75)mm2 | 4.5 | 1.91 | 50A | 23 | 400m/950# | 21.8 | 400m/950# | |
| 5×16mm2+(0～2)×(0.5～0.75)mm2 | 5.7 | 1.21 | 67A | 26.8 | 300m/950# | 25.6 | 300m/950# | |
| 5×25mm2+(0～2)×(0.5～0.75)mm2 | 7.2 | 0.78 | 90A | 33.2 | 300m/1200# | 31.6 | 300m/1200# | |
| 5×35mm2+(0～2)×(0.5～0.75)mm2 | 8.4 | 0.554 | 110A | 37 | 300m/1200# | 35.4 | 300m/1200# | |
| 規格為3芯1.5mm2～35mm2，可以增加1～6芯0.5mm2～1.5mm2的信號線，可信號線屏蔽或總纜屏蔽，產品的具體參數以技術圖紙為準。 | ||||||||
以上產品規格、尺寸、結構可能因為技術進步而有所改變，同類規格可根據客戶使用需求進行設計制造。

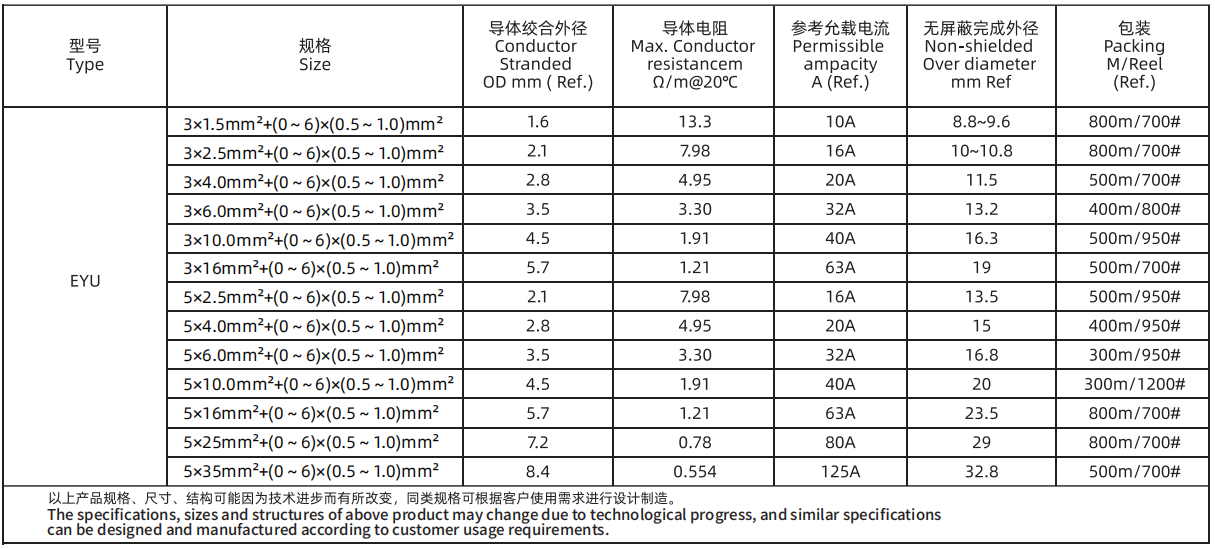

奧美格新國標CQC、DEKRA 雙認證電動汽車交流充電電纜產品介紹：（EYU系列）
參考標準： GB/T 33594-2017 DEKRA K175-2
CQC證書號:V022173
DEKRA證書號:3167789
| 結構Construction | 電纜特性Features |
| 1.導體Conductor | 1.額定溫度Rated temperature ：-40℃～90℃ |
| 材質Material: 裸銅Bare Copper | 2.額定電壓Rated Voltage ： AC 300V/500V、450/750V;DC 1000V |
| 2.絕緣Insulation | 3.燃燒測試Flame Test: Testing method according to EN 60332-1-2 |
| 材質Material: XLPO | 4.最小彎曲半徑Min Bending Radius: ≥6*OD |
| 顏色Color：棕 Brown，藍Blue，黃/綠Yellow/Green | 5.耐壓Dielectric Voltage：2.5kV AC for main core，2.0kV AC for CC/CP |
| 3.填充Filler | 6.低溫沖擊Low temperature impact ：-40℃, No cracks |
| 材質Material: PP Cord | 7.熱沖擊Hot Shock：150℃/1h No cracks |
| 4.包帶Tape | 8.耐油Oil Resistance：IRM902，100°C168h Tensile Strength Variation ＜±40%，Elongation Variation＜±30% |
| 材質Material:無紡布Non-woven fabrics | 9.抗擠壓Crush resistance ：Sq≤4, crush force≥4KN ; 4≤Sq≤35, crush force≥11KN; |
| 5.護套Sheath | 10.耐酸堿Resistance to Acid and alkali：168h, Tensile Strength Variation ≤30%; Elongation≥100% |
| 材質Material: TPE | 11.環保要求Environmental Requirements：Compliant with RoHS 2.0 and REACH |
| 顏色Color: 黑色Black |
